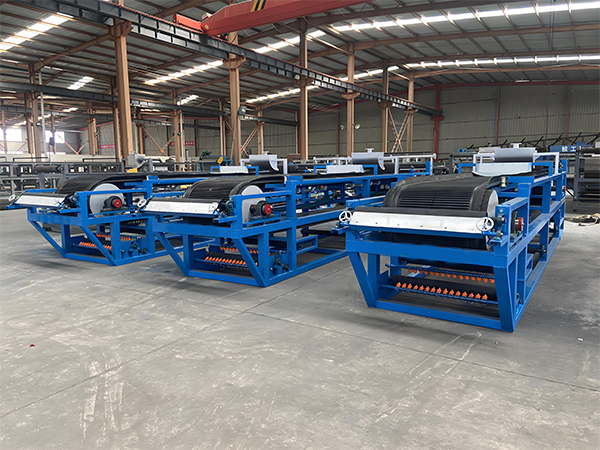

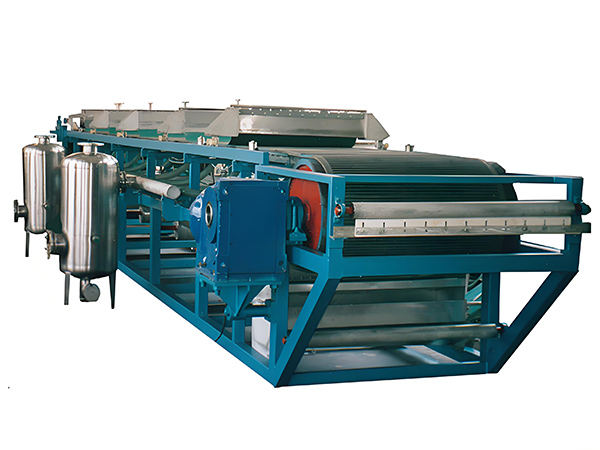

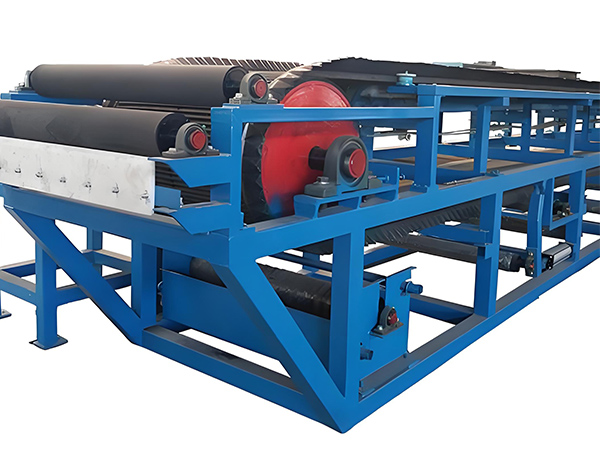

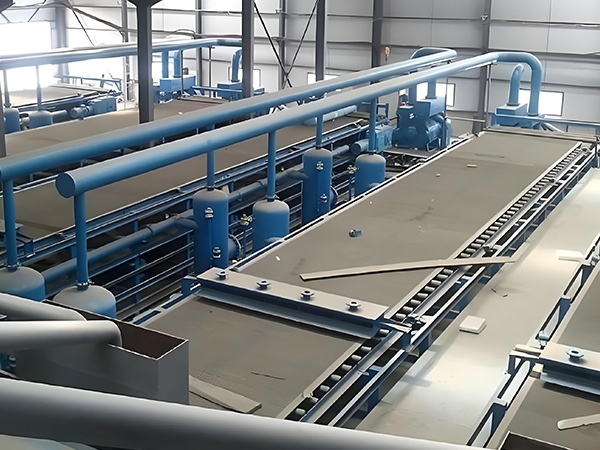

Filtr pasów horyzontalnych

Filtr pasów horyzontalnych

Szerokość pasa: 400mm, 630mm, 1300mm
Prędkość pasa: 0.3-6m/min
Stopień próżniowy: 5.5-6.5kPa
Powierzchnia filtracyjna: 20m2
Moc silnika: 3kw-11kw



Przegląd produktu

Jako urządzenie do separacji cieczy stałej, które integruje adsorpcję ciśnienia ujemnego próżniowego i technologię ciągłego przenoszenia pasów przenośnych, filtr pasów poziomych uaktualnia tradycyjną operację filtracji do stabilnego i wydajnego trybu ciągłej produkcji poprzez projektowanie zautomatyzowanego procesu.Z precyzyjną kontrolą parametrów, niezawodną wydajnością separacji i inteligentnym działaniem przekroju, to urządzenie stało się podstawowym sprzętem do optymalizacji procesu separacji cieczy stałej w dziedzinie ochrony środowiska, przemysłu chemicznego, metalurgii, żywności i tak dalej.

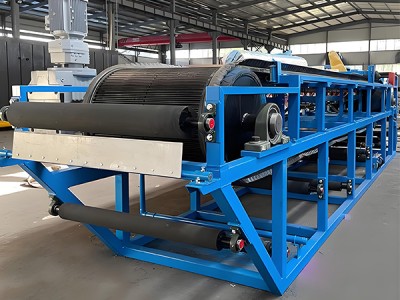

Horizontal belt filter

Podstawowe zalety

Wyjątkowa wydajność filtra pasów poziomych wynika z jego innowacyjnej konstrukcji strukturalnej i dynamicznego mechanizmu filtracji, co odzwierciedla się głównie w następujących cechach technicznych:



Pełny proces operacyjny

Opierając się na zamkniętym układzie krążenia pierścieniowego paska crawlerowego, realizuje nieprzerwaną ciągłą pracę tkaniny, filtracji, mycia, odwadniania i rozładowywania, co doskonale odpowiada zapotrzebowaniu na przemysłową produkcję na dużą skalę.



Inteligentna kontrola parametrów

Zintegrowany system automatycznego sterowania PLC może regulować kluczowe parametry, takie jak prędkość biegu paska filtra, siła adsorpcji próżniowej, prędkość przepływu paszy itp., aby zapewnić stabilność procesu i zmniejszyć zależność od siły roboczej.



Precyzyjna kontrola filtra ciasta

Poprzez dynamiczną równowagę prędkości ruchu paska filtra i wartości ciśnienia ujemnego próżniowego można dostosować zakres grubości tortu filtra i zawartości wody końcowej.



Adaptacja wielomaterialna

Wspiera szybką wymianę materiału paska filtra i elastyczne przełączanie trybu prania, łatwe do radzenia sobie z silną korozją, wysoką lepkością, łatwe do utleniania i innych specjalnych ślimaków.

Struktura

Filtr pasów poziomych ma precyzyjną strukturę i wyraźny podział pracy, z których każdy brakuje, aby zapewnić ciągły i stabilny proces filtracji, specyficzny skład i rolę następującej tabeli:



Podstawowy składnikGłówna rola
RackmountWsparcie całego sprzętu w celu zapewnienia precyzji instalacji i stabilności każdego komponentu
Pokój próżniowyTworzy i utrzymuje środowisko próżniowe, które jest podstawowym źródłem zasilania dla separacji stałych i cieczy
Pasek filtracyjnyPrzenosi ślimak i działa jako medium filtracyjne, pozwalając płynom przechodzić i zatrzymywać cząstki stałe, z materiałami wybieranymi zgodnie z charakterystyką ślimaku.
system transmisjiNapędzaj pasem filtra i pasem przewoźnika przy stałej prędkości, aby kontrolować prędkość filtracji i rytm produkcji.
karmićRozprowadź ślimak równomiernie na pasie filtra, aby upewnić się, że powierzchnia filtra jest w pełni wykorzystana.
Sprzęt do praniaSpray mycie tortu filtra (jeśli jest to konieczne) w celu zmniejszenia rozpuszczalnych zanieczyszczeń w torcie filtra
Rozładowanie urządzeniaSzybkość przepływu filtracyjnegoSzybkość przepływu filtracyjnegoSzybkość przepływu filtracyjnego

Horizontal belt filter

Zasada działania

Cztery kroki do zakończenia wysokiej wydajności ciągłej filtracji

Horizontalny filtr pasów próżniowych z „nieprzerwaną eksploatacją” i „szczepieniem próżniowym” jako podstawową koncepcją projektowania, jego pełny przepływ pracy można podzielić na następujące cztery kluczowe linki:

Uniformy na etapie

Ślimak jest równomiernie rozłożony na powierzchni krążącego ruchomego paska filtra przez specjalny system karmienia, a pasek filtra płynnie wchodzi do obszaru adsorpcji próżniowej z urządzeniem przesyłowym.

Faza separacji próżniowo-płynnej

Napędzany przez ujemne ciśnienie generowane przez pudełko próżniowe, faza płynna w ślimaku szybko przechodzi przez tkaninę filtracyjną, aby dostać się do jamy zbierania płynów, a cząstki stałej fazy są zatrzymywane i zagęszczane, tworząc gęsty tort filtracyjny.

Etap głębokiego oczyszczania i odwodnienia

Kiedy potrzeba poprawy czystości tortu filtracyjnego Kiedy konieczne jest poprawa czystości tortu filtracyjnego, system myjący rozpyli płyn czyszczący, zrealizuje wymianę zanieczyszczeń pod działaniem próżni, a następnie tort filtracyjny wchodzi do obszaru odwadniającego pod wysokim ciśnieniem i dodatkowo zmniejsza zawartość wilgoci poprzez wytłaczanie mechaniczne.

Automatyczne rozładowanie i regeneracja pasów filtracyjnych

Gdy pasek filtracyjny niosący tort filtracyjny biegnie do rolki rozładowującej, realizuje on wyciąganie stałej fazy przez urządzenie skraplaczowe lub odblaskowe, a następnie pasek filtra przechodzi przez system prania i rozpylania, aby usunąć pozostałe cząstki, a następnie ponownie wchodzi do zakończenia cyklu zamkniętego.

Aplikacja

Wszechstronność filtrów próżniowych sprawia, że są one szeroko stosowane w wielu branżach.

Przemysł chemiczny

Dyestuff filtracja pośrednia, odwadnianie ścieków nawozu, odzyskiwanie katalizatorów.

Przemysł spożywczy

Filtracja ślimaków, wyjaśnienie soku owocowego, separacja stałego z płynem w przetwórstwie produktów mlecznych.

Przemysł ochrony środowiska

Odwadnianie ścieków w oczyszczaniu ścieków, wstępne oczyszczanie ścieków przemysłowych ponowne wykorzystanie pieniędzy.

Przemysł farmaceutyczny

Przemysł farmaceutyczny: filtracja pośredników farmaceutycznych, separacja płynów fermentacyjnych.

Wartość aplikacji

Dla przedsiębiorstwa produkcyjnego, aby stworzyć większą przestrzeń efektywności

Praktyczne zastosowanie filtra paska próżniowego może wynikać z wydajności, kosztów, jakości, ochrony środowiska oraz działania i utrzymania pięciu głównych poziomów dla przedsiębiorstwa, aby przynieść znaczące korzyści, specyficzne osiągi:

Poprawa efektywności produkcji

Poprzez cały proces ciągłego trybu pracy, eliminując czas stagnacji załadunku i rozładunku tradycyjnej filtracji przerywanej, zdolność przetwarzania jednego dnia może być zwiększona o 150%-200% w porównaniu z tradycyjnym sprzętem, co znacznie skraca cykl produkcji.

01Nie

Niższe koszty pracy

Inteligentny system sterowania PLC realizuje automatyczne działanie całego procesu karmienia, odwadniania i rozładowywania, a każda linia produkcyjna może zmniejszyć 3-5 operatorów polowych i zmniejszyć błąd interwencji ręcznej.

02

Gwarancja jakości produktu

Dynamiczny system dostosowywania próżniowego i technologia napędu paska filtra do konwersji częstotliwości współpracują ze sobą, aby kontrolować zakres fluktuacji zawartości wody tortu filtra w zakresie ± 1,5%, zapewniając stabilne surowce do procesów w dalszym ciągu.

03

Recykling zasobów

System prania stopniowego wspiera recykling filtrów, wskaźnik recyklingu czystej wody może osiągnąć ponad 85%, a zużycie wody jednej tony produktu można zmniejszyć o 40%-60%, co łagodzi presję ochrony środowiska.

04

Obniżenie kosztów eksploatacji i konserwacji

Stosowanie paska filtra kompozytowego o wysokiej wytrzymałości i samoczyszczającego się urządzenia do sprayu, cykl wymiany paska filtra wydłużony do 4-8 miesięcy, ogólny wskaźnik awarii sprzętu do mniej niż 2%.

05 Źródło

 Filtry do pasów horyzontalnych

Filtr taśmy próżniowej z powodzeniem złamał punkty bólowe przemysłu tradycyjnego sprzętu separacyjnego z płynów stałych pod względem wydajności mocy, złożoności działania i spójności produktu dzięki trójcy struktury technologicznej "nieprzerwanego systemu operacyjnego + inteligentnego systemu regulacji + kontroli procesu na poziomie milimetra". Poprzez synergistyczną innowację adsorpcji próżniowej i dynamicznego przenoszenia buduje nowy paradygmat separacji "wysokiej wydajności, stabilności i ekonomii" w rafinerii chemicznej, górnictwie i metalurgii, obróbce środowiskowej i innych scenariuszach przemysłu ciężkiego.
