Zasada działania

Zasada działania filtra taśmowego próżniowego polega przede wszystkim na wykorzystaniu różnicy ciśnienia wytwarzanej przez ciśnienie ujemne próżniowe, w połączeniu z ciągłym przekazem taśmy filtracyjnej, w celu osiągnięcia dynamicznego oddzielenia zawiesiny stałej od cieczy, które można specyficznie podzielić na pięć kluczowych łączy.



Karmienie: Zawiesina, która ma być filtrowana, jest równomiernie rozłożona na pasku filtra przez urządzenie do karmienia, a pasek jest napędzany do przodu przez rolkę napędową.

Filtrację próżniową: Pudełko próżniowe pod pasem filtra tworzy ciśnienie ujemne, pod różnicą między atmosferą a ujemnym ciśnieniem, filtrat wchodzi do pudełka próżniowego przez tkaninę filtracyjną i pasek filtracyjny, a stałe cząstki są zatrzymywane, aby utworzyć tort filtracyjny.

Mycie (opcjonalne): Zgodnie z wymaganiami procesowymi, urządzenie do prania rozpyla płyn do tortu filtra, a płyn do prania jest pompowany z pomocą próżni, aby usunąć rozpuszczalne zanieczyszczenia z tortu filtra.

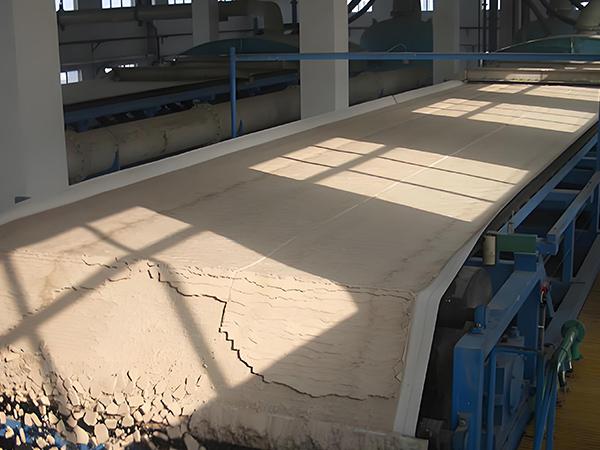

Suszenie: ciasto filtrujące wchodzi do następnego obszaru próżniowego z pasem filtra, a pozostała woda jest rozładowywana pod ujemnym ciśnieniem, aby zmniejszyć zawartość wody.

Wyładowanie: suche ciasto dociera do końca paska filtracyjnego i jest oddzielone od paska filtra przez rolkę wyładowczą lub skrawek, aby zakończyć cykl filtracji.

Cały proces jest ciągły i nieprzerwany, prędkość paska filtra, próżnia i inne parametry mogą być elastycznie dostosowane przez system sterowania, aby pasowały do różnych materiałów.

Podstawowe akcesoria filtra próżniowego:

·Pas filtrujący: jako główne części filtracji, istnieją siatki poliestrowe, materiał lampy siatki polipropylenowej i może wybrać odporność na kwasy i alkalia, odporność na wysoką temperaturę lub materiał klasy spożywczej w zależności od właściwości materiałów.

System próżniowy: pudełko próżniowe, rodzaj kubka z wodą, pompa próżniowa z zaworu obrotowego oraz rurka próżniowa i zawór pokrywający kontakt z pasem filtra, aby wygenerować ujemne ciśnienie.·

System przekładni: Składa się z rolki napędowej, rolki przewodzącej, rolki napięcia do regulacji napięcia paska filtra, a także silnika przekładniowego i reduktora.·

Urządzenie do karmienia i mycia: istnieje koparka do karmienia z producentem, aby materiał był równomiernie rozłożony, wieloetapowe pędzle do mycia i pompa do mycia.·

Urządzenia pomocnicze: urządzenie do korekcji pasów filtra, urządzenie do czyszczenia pasów filtra, rozdrabniacz wyładowczy, rama i osłona.·

Charakterystyka techniczna :

Ciągła i automatyzacja: ciągła konstrukcja pracy, w połączeniu z systemem sterowania PLC, może zrealizować w pełni zautomatyzowane działanie zasilania, filtrowania, mycia i rozładowywania, zmniejszając interwencję ręczną i stabilizując wydajność produkcji;·

Precyzyjna filtracja: pasek filtracyjny jest wykonany z różnych materiałów (np. poliestru, polipropylenu itp.), a odpowiedni rozmiar pory można wybrać w zależności od wielkości cząstek materiału, aby zapewnić wyjaśnienie filtra, a tymczasem obsługuje pranie wielostopniowe, co może znacznie zmniejszyć pozostałe zanieczyszczenia w torcie filtracyjnym.··

Silnie regulowalne parametry: kluczowe parametry takie jak prędkość pasma filtracyjnego (zwykle 0,5-5m/min), stopień próżni (zwykle - 0,04 do - 0,08MPa) i ilość wody do prania można elastycznie dostosować do różnej lepkości i granularności materiałów (np. błoto, kryształy, ślimak) Struktura modułowa: składa się z sekcji filtracyjnej, sekcji prania, sekcji suszenia itp. Moduły można dodawać lub odciągać zgodnie z wymaganiami procesu, na przykład zwiększając sekcję prania w celu poprawy efektu oczyszczania lub rozszerzając sekcję suszenia w celu zmniejszenia zawartości wody w torcie filtracyjnym.·

Oszczędność energii i przyjazne dla środowiska: system próżniowy przyjmuje wysokowydajne pompy próżniowe, a zużycie energii jest niższe niż w przypadku tradycyjnego sprzętu filtracyjnego pod ciśnieniem; pasek może być wielokrotnie ponownie wykorzystywany, a woda do prania może być poddawana recyklingowi (część z niej jest poddawana recyklingowi).·

utrzymanie

Korzystanie z jakiegokolwiek sprzętu nie może być oddzielone od codziennej konserwacji i konserwacji, wykonuje dobrą pracę rutynowej konserwacji, aby używać sprzętu przez dłuższy czas.

Codzienna konserwacja :

Uważaj na stan paska filtra, aby sprawdzić, czy występują jakiekolwiek pęknięcia lub odchylenia, jeśli tak, musisz dostosować urządzenie do korekcji odchyleń lub zmienić nowy pasek filtra.·

Wyczyść szczątki w pudełku próżniowym, aby zapewnić gładkie rurociągi próżniowe i utrzymać stabilność stopnia próżniowego.·

Sprawdź łańcuchy i przekładnie układu przekładniowego, zaciśnij je na czas i dodaj smar, jeśli są luźne.·

Wyczyść wtyczkę urządzenia do czyszczenia paska filtra, aby zapobiec zagęszczaniu i wpływać na czyszczenie.·

Regularna konserwacja :

Sprawdź napięcie paska filtrującego co tydzień i dostosuj go za pomocą rolki napięcia, aby zapobiec zbyt luźnym wpływom na filtrację lub zbyt ciasnym uszkodzeniom paska filtrującego.·

Sprawdź co miesiąc stan pracy pompy próżniowej, zmień olej typu obrotowego zaworu i uzupełnij cyrkulującą wodę typu pierścienia wodnego.·

Po kwartale zdemontować pudełko próżniowe, aby sprawdzić uszczelki i wymienić je na czas na poważne zużycie, aby zapobiec wyciekowi powietrza.·

Co roku konserwuj silnik przekładni i reduktor, sprawdź łożyska i wymień je, jeśli to konieczne.·

Specjalna konserwacja :

Po obsłudze materiałów korozyjnych, spłukać wnętrze sprzętu wodą, aby zapobiec czasowi korozji części.·

Przed długotrwałym wyłączeniem, oczyścić i wysuszyć pasek filtra, rozluźnić napięcie paska filtra, wyłączyć zasilanie i układ próżniowy i wykonać dobrą pracę ochrony przed pyłem.·

Standardowa konserwacja może przedłużyć żywotność sprzętu i zagwarantować stabilną wydajność filtracji.·
