Główne funkcje: przełączanie ścieżek gazowych i kontrola procesu

Jako rdzeń sterowania filtra bębna próżniowego, dysk dystrybucji gazu zapewnia, że każda komora filtra na bębnie wykonuje następujące operacje poprzez wewnętrzne precyzyjne strefowanie ścieżki gazu:

Strefa filtracji :Płyta dystrybucyjna gazu łączy się z rurociągiem próżniowym, pozwalając na ssanie filtra. cząstki stałe są adsorbowane na powierzchni bębna i tworzą zielone ciasta herbaty.

Miejsce prania :Prowadzi płyn do prania, aby przechodził równomiernie przez warstwę tortu filtracyjnego, i odsuwa płyn odpadowy po zakończeniu procesu prania.

Strefa odwadniająca :Wysoki stopień próżni jest utrzymywany w sposób ciągły, aby głęboko usunąć mieszaną ciecz z tortu filtrującego, osiągając dalsze suszenie.

Strefa rozładunku:Ścieżka gazowa przełącza się na sprężone powietrze, a przepływ powietrza służy do wybuchu suszonego tortu filtrującego z tkaniny filtrującej.

Kluczowe cechy strukturalne

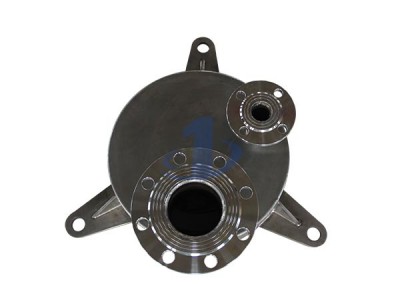

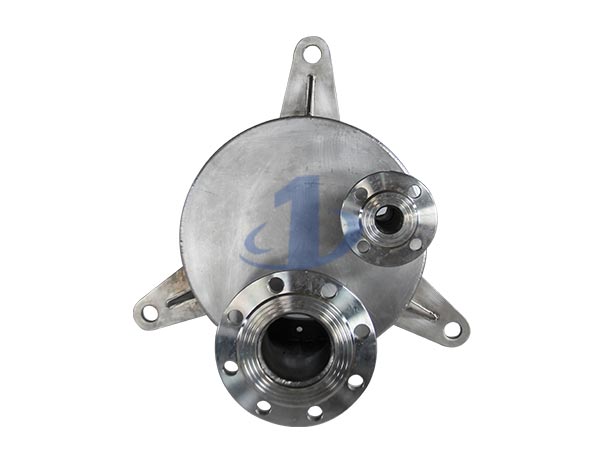

Konstrukcja dysku dystrybucyjnego gazu jest bezpośrednio związana z jego wydajnością filtracji i stabilnością operacyjną, a jego główne cechy odzwierciedlają się w trzech aspektach:

Wyraźne strefowanie :Powierzchnia dysku jest dokładnie podzielona na kilka niezależnych stref dróg gazowych w kształcie wentylatora, które odpowiadają etapom procesu, takim jak filtracja, mycie, odwodnianie i rozładowywanie.

Ścisłe uszczelnienie :Wysokiej precyzji uszczelki są używane między dyskiem a obrotową głowicą dystrybutora, skutecznie zapobiegając skrzyżowaniu między obwodami próżniowymi i sprężonym powietrzem.

Materiały odporne na zużycie:Płyta dystrybucyjna gazu wykonana jest głównie ze stali nierdzewnej, specjalnych stopów lub żeliwa odlewanego o wysokiej wytrzymałości z obróbką utwardzania powierzchni. Wykazuje doskonałą odporność na zużycie i odporność na korozję, co pozwala na długotrwałe tarcie obrotowe i erozję w złożonych warunkach pracy.
