Chiny Horizontalny filtr próżniowy producent-Xinxiang Yinuo Maszyny Co., Ltd.

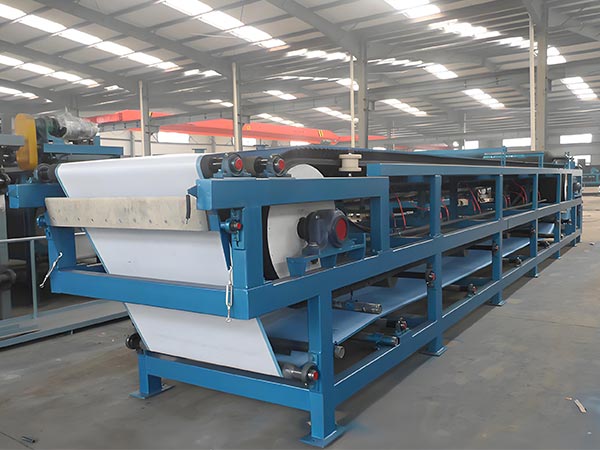

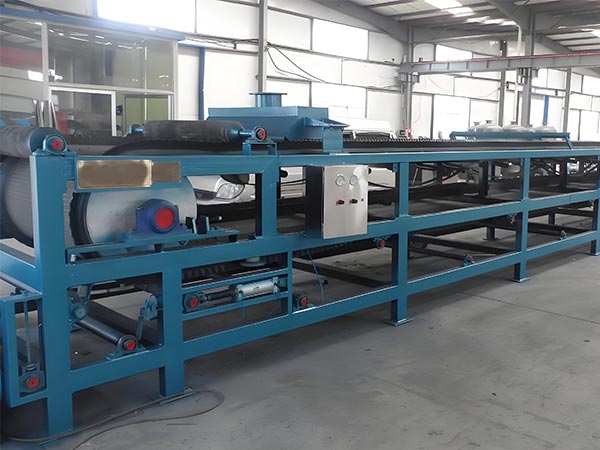

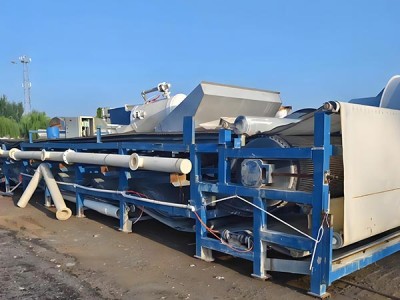

Horyzontalny filtr próżniowy wykorzystuje ciśnienie ujemne próżniowe do napędzania separacji stałych i cieczy, umożliwiając ciągłe działania, w tym filtrację, pranie, suszenie i regenerację tkaniny filtracyjnej.

Zestaw pasów próżniowych

Zestaw paska próżniowego jest kluczowym elementem poziomych filtrów próżniowych, składającym się przede wszystkim z paska filtra gumowego, komory próżniowej, rolek napędowych i platformy wsparcia paska przewoźnika. Pasek filtra gumowego służy jako główny środek filtracyjny, a jego wydajność bezpośrednio wpływa na wydajność filtracji i skuteczność działania sprzętu.

Zasada działania

Podczas pracy silnik najpierw dostarcza stabilną moc przez skrzynię redukcyjną, nieustannie napędzając okrągłą torbę filtracyjną.

Gdy okrągły pas filtrujący utrzymuje ślizgowy kontakt z komorą próżniową, połączenie komory z zewnętrznym systemem próżniowym tworzy stabilną strefę adsorpcji próżni na powierzchni pasa – kluczowy warunek osiągnięcia separacji.

Następnie ślimak do przetworzenia jest równomiernie rozprowadzany na tkaninę filtracyjną za pośrednictwem dedykowanego urządzenia. Po wejściu do strefy adsorpcji próżniowej płynny składnik ślimaku przenika tkaninę filtracyjną pod ujemnym ciśnieniem i przepływa do komory próżniowej przez kanały przekrojowe na powierzchni pasma filtracyjnego.

Ponieważ pasek filtracyjny nadal się porusza, utworzony tort filtracyjny sekwencyjnie wchodzi do strefy mycia i suszenia sprzętu w celu optymalnego przetwarzania. Na ostatnim etapie całego procesu tkanina filtracyjna oddziela się od paska filtracyjnego. Wspomagana przez rolkę wyładunku, tort filtracyjny jest płynnie rozładowywany. Tkanina filtracyjna, oczyszczona w celu usunięcia pozostałych zanieczyszczeń, wraca na powierzchnię paska filtracyjnego, aby rozpocząć następny cykl filtracji, zapewniając ciągłą pracę sprzętu.

Charakterystyka

Wykorzystując „nieprzerwaną adsorpcję próżniową + konstrukcję modułową”, sprzęt oferuje znaczące zalety w oddzielaniu stałego od płynu:

Wysoka wydajność separacji ze stabilną przepustowością

Utrzymanie ciągłego ujemnego ciśnienia w komorze próżniowej pozwala na szybką ekstrakcję filtrów. W połączeniu z jednolitą obsługą paska filtra, osiąga nieprzerwaną ciągłą obróbkę „podawania-oddzielania-wyładowania”.W porównaniu do tradycyjnego sprzętu, takiego jak prasy filtracyjne, obsługuje większe objętości ze stabilną zawartością wilgoci tortu (15%-30%), zmniejszając koszty w dół i wspierając masową produkcję.

Wysoka czystość tortu i wyższa wydajność prania

Specjalna strefa myjąca wykorzystuje roztwór spryskający do czyszczenia, który wnika do ciasta przez ciśnienie próżniowe, osiągając w niektórych scenariuszach efektywność przekraczającą 99,8%.

Łatwa obsługa i wysoka automatyzacja

Napędzany silnikami + skrzyniami redukcyjnymi, system sterowania PLC dynamicznie dostosowuje prędkość pasa, ciśnienie próżniowe i inne parametry w czasie rzeczywistym, minimalizując interwencję ręczną.

4. szeroki zakres zastosowań

Dostosowuje się do materiałów o wysokiej lepkości, drobnych cząstek, korozyjnych i łatwo zanieczyszczonych poprzez dostosowanie materiału filtracyjnego i ciśnienia próżniowego.

5. niskie koszty utrzymania

Podstawowe komponenty wykorzystują materiały odporne na zużycie i odporne na korozję. Modułowa konstrukcja ułatwia konserwację poszczególnych komponentów, minimalizując czas zatrzymania. Powtarzalne tkaniny filtracyjne zmniejszają zużyte substytuty, z żywotnością 8-10 lat pod odpowiednią konserwacją.

Tabela specyfikacji parametrów

Nazwa parametrów	Konwencjonalny asortyment / specyfikacje
Obszar filtracji	Małe: 2 - 60 m2 Rozmiar: 60-120 m2 Wymiary: ≤ 150 m2
Filtr pasek szerokości	500 mm – 3200 mm, Powszechnie używane 1000mm、2000mm、3000mm
Materiał filtrujący pasek	Gumy odporne na korozję (normalne warunki pracy), gumy fluorowane (silna korozja), gumy klasy spożywczej (przemysł spożywczy)
Filtr prędkości paska	0,5 do 5 m/min
Długość sprzętu	Mały: 4-10 m Wysokość: 15-35 m
Urządzenie szerokości	Szerokość pasma filtra 100-300mm
Wysokość sprzętu	1,5 – 3 m
Waga sprzętu	Modele 2-60m2:3.0-25.6t powyżej 60m2:30-80t
Stopień próżni	-0.06MPa do - 0.095MPa
Siła pompy próżniowej	Małe: 5,5-15 kW Wielkość: 37-75 kW
Pojemność przetwarzania (objętość śliska)	5 – 200 m3/h
Wydajność przetwarzania (wydajność materiału suchego)	0,5 do 50t/h
Zawartość wilgoci tortu filtra	15% do 30%
Użycie wody do prania	0,5-3 m3 / h
Efektywność prania	Konwencjonalne ≥ 95%, dobre warunki pracy (czystość chemiczna) ≥ 99,8%
Napięcie zasilania	380V (trzyfazowy system pięciu przewodów); Duże urządzenia wymagają dostosowanego zasilania wysokiego napięcia (np. 6kV)
Temperatura pracy	10°C – 40°C
Funkcjonalna wilgotność	≤ 90% (bez kondensowanej wody)
poziom odporności na korozję	Standardowe modele: odporne na słabą korozję; Model niestandardowy (316L ze stali nierdzewnej): odporny na silną korozję
Głowa pompy paszowej	≥ 10 m
Objętość zbiornika filtra	≥10minutefiltrateprodukcjawyposażenie

Zastosowanie filtrów próżniowych

Wykorzystując zalety ciągłego rozdzielenia, wydajnego prania i adaptacji do różnych materiałów, sprzęt ten służy podstawowym scenariuszom w wielu branżach, w szczególności w następujący sposób:

Sektor leczenia środowiskowego

·Odwodnienie ścieków przemysłowych: zmniejsza zawartość wilgoci ścieków z 95%+ do 25%-30%, osiągając redukcję objętości i oszczędności kosztów;

Przetwarzanie gipsów desulfuryzujących gaz gipsowy: oddziela ślimaki gipsowe na suche gipsy o zawartości wilgoci 15%-20% dla materiałów budowlanych;·

Suszenie ścieków miejskich: Automatyczne przetwarzanie ścieków miejskich zapobiega zanieczyszczeniom i ułatwia późniejsze unieszkodliwianie.·

Sektor górniczy i metalurgiczny

Przetwarzanie koncentratów mineralnych: pranie + odwodnienie w celu usunięcia substancji chemicznych, zmniejszenie zawartości wilgoci do 20%-25% i zwiększenie wydajności topnienia;·

suche nakładki: Odwodnienie ślimaków ślimaków z 5%-15% zawartości stałych do 25%-30%, zmniejszając koszty i ryzyko zbiornika ślimaków;·

Odzyskiwanie ścieków: Separacja ścieków wylewających i ścieków anodowych w celu odzyskiwania pozostałych metali, umożliwiając suche unieszkodliwianie.·

Sektor chemiczny i farmaceutyczny

Oczyszczanie chemiczne produktów: pranie wielostopniowe usuwa zanieczyszczenia, osiągając czystość ≥ 98% w ciastach filtracyjnych;·

Odzyskiwanie rozpuszczalników: oddzielamy ślimaki zawierające rozpuszczalniki, aby odzyskać etanol, aceton itp., do recyklingu;·

Farmakologiczna separacja pośrednia: Spełniają normy GMP za pomocą stali nierdzewnej 316L + tkaniny filtracyjnej klasy spożywczej do sterylnej automatycznej separacji.·

Sektor przetwórstwa spożywczego

Przetwarzanie skrobi / cukru: Odwodnić śliwkę skrobiową do 25%-30%, oddzielić syrop cukrowy od alkoholu matki, aby zwiększyć czystość;·

Przetwarzanie owoców i warzyw: Odzyskiwanie i odwodnianie miąższu owocowego do pasz zwierzęcych lub zastosowań włókien dietetycznych;·

Wsparcie przetwarzania mleka: przetwarzanie pozostałości białka serwatki i tortu do filtra serwatki, aby spełnić normy sanitarne.·

Materiały budowlane i przemysł papierniczy i papierniczy

Wstępne przetwarzanie materiałów budowlanych: odwodnienie surowców do ponownej obróbki pieca lub formowania;·

Odzyskiwanie odpadów stałych: odwodnić białą błoto do stosowania jako wypełniacz lub materiał budowlany;·

Nowe materiały budowlane: popiół i ślimak do produkcji materiałów ściennych.·

Inne specjalistyczne aplikacje

Nowe materiały energetyczne: Przetwarzanie ślimaków baterii litowych (np. fosforan żelaza litowego) w celu kontrolowania zawartości wilgoci i czystości;·

Odsalanie wody morskiej: oddzielanie krystalizowanych soli od brynu do odwadniania i odzyskiwania;·

Powłoki/pigmenty: Oddzielić ślimaki, aby usunąć rozpuszczalniki i zwiększyć czystość produktu.·
